Dane techniczne lotni z napędem MotoGapa

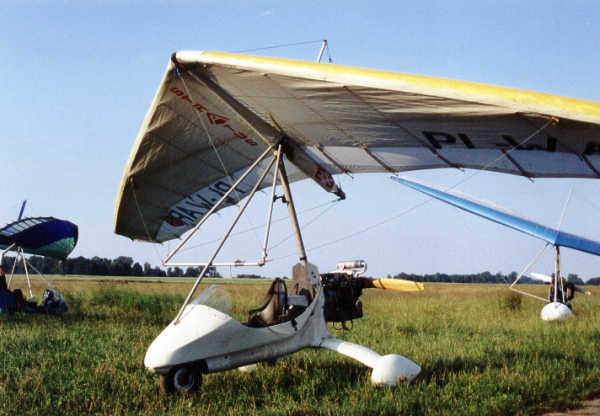

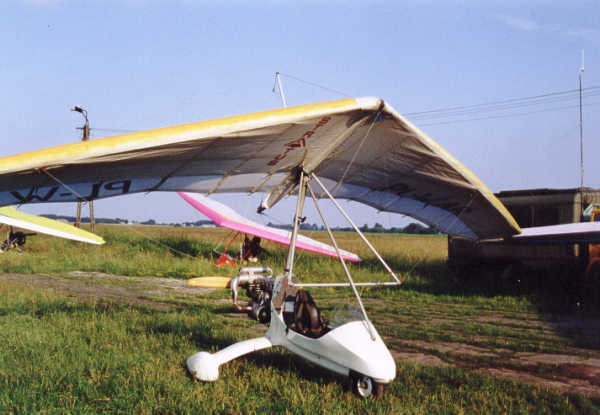

SKRZYDŁO

Typ skrzydła - Stratus E3

• użyte materiały - rury duralowe PA6, PA7, blachy na okucia ze stali 45 i HGSA, typowe elementy złączne ze stali stopowych. Plecione linki stalowe. Pokrycie - dakron.
• rozpiętość - 10,6 m
• powierzchnia nośna - 14,6 m kw.
• wydłużenie l - 7,2
• kąt wierzchołkowy - 126 stopni

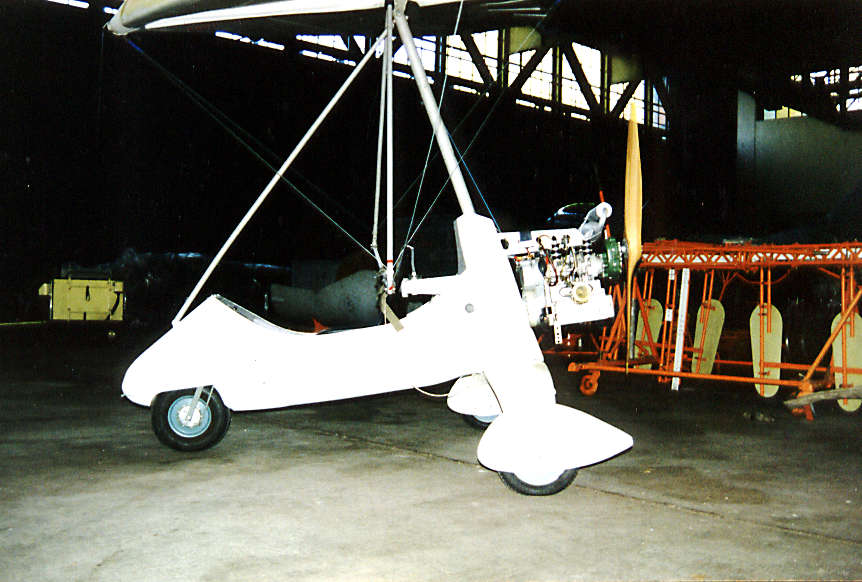

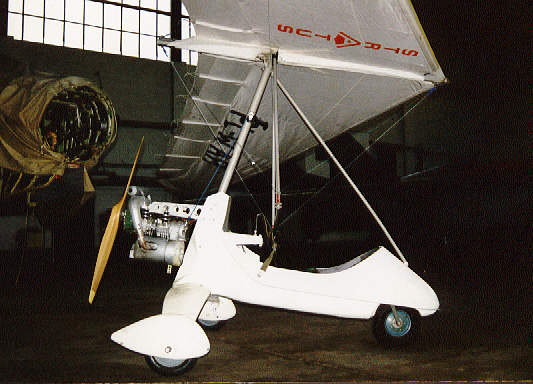

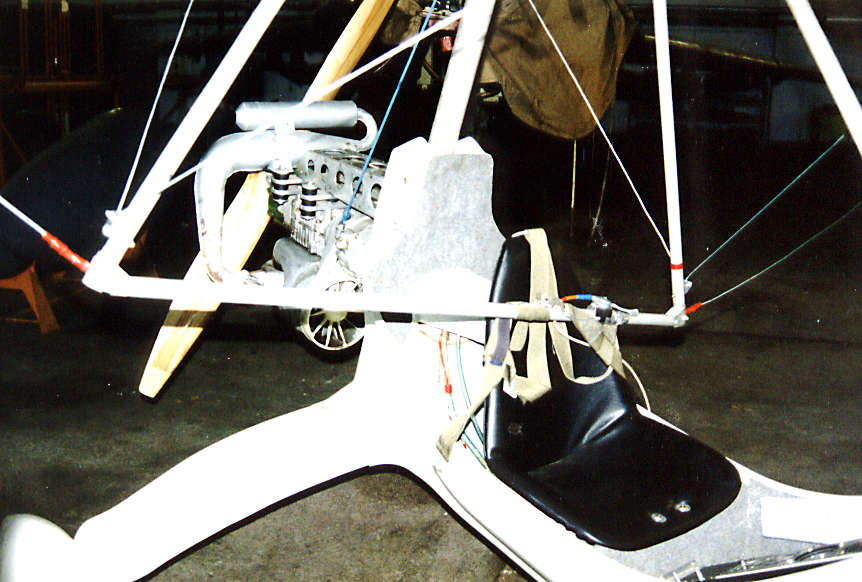

WÓZEK

Typ wózka - MotoGapa, jednomiejscowy, zbudowany z kabiny szybowca PW "GAPA"

• użyte materiały - kompozyt szklano-epoksydowy, rury duralowe PA6, kształtowniki duralowe PA6, podwozie z kół od motorynki i taczki, elementy złączne ze stali stopowych, zbiornik paliwa kompozytowy.
• długość - 2,7 m
• szerokość - 1,7 m
• rozstaw kół - 1,5 m
• baza podwozia - 2,15 m
• wyposażenie elektryczne - instalacja nn 12 V, akumulator żelowy 10 Ah, prądnica

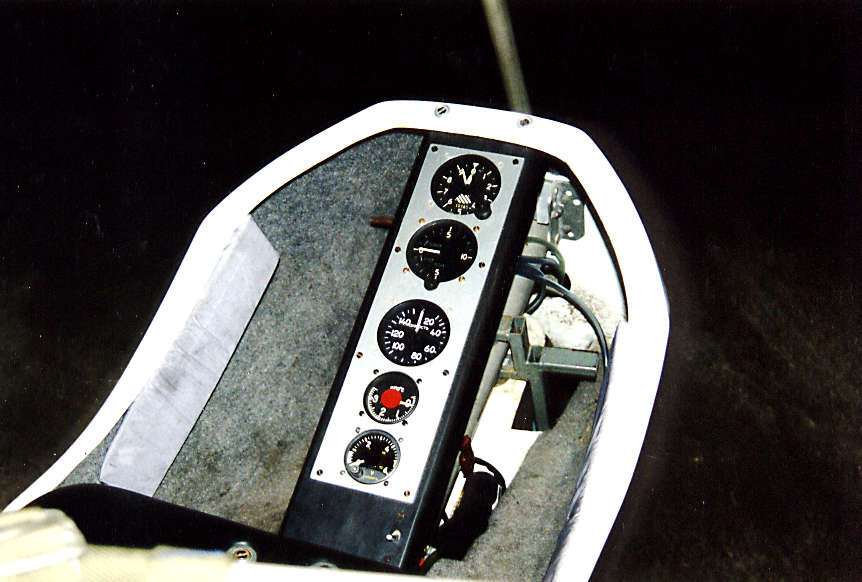

• wyposażenie tablicy przyrządów:

busola, wysokościomierz , prędkościomierz , wariometr , obrotomierz elektroniczny z woltomierzem, termometr temperatury silnika , stoper elektroniczny

• zbiornik paliwa - pojemność 20 l

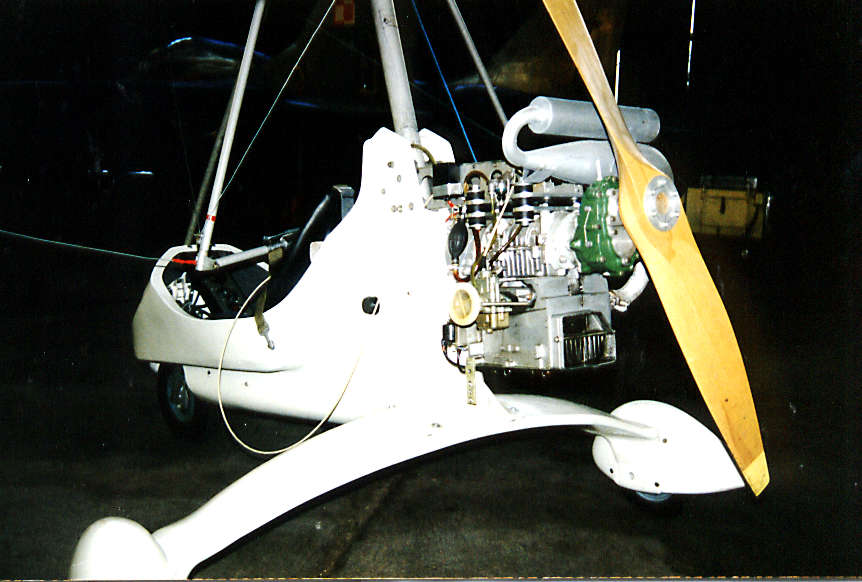

SILNIK

Typ - BURAN

• producent - Rosja
• nr fabryczny - nie ustalony :-)
• pojemność skokowa - 600 ccm
• typ - dwucylindrowy, rzędowy, chłodzony powietrzem, wolnossący dwusuw z zasilaniem gaźnikowym
• moc nominalna - ok. 35 KM przy 5200 obr/min
• maksymalne dopuszczalne obroty - 5600 obr/min
• obroty biegu jałowego - 1800 - 2100 obr/min
• pompa paliwa - podciśnieniowa, fabryczna
• gaźnik - pływakowy K-36 z układem ssania
• paliwo - mieszanka benzyny B95 z olejem syntetycznym w stosunku 1:40
• chłodzenie wymuszone integralną dmuchawą, napędzaną paskiem klinowym od wału korbowego
• filtr powietrza - siatkowy
• świece zapłonowe -BOSCH N7Y lub podobne o takiej samej wartości cieplnej
• instalacja elektryczna:

wysokiego napięcia; iskrownikowa, pojedyncza

niskiego napięcia; 12 V bez regulatora napięcia

• rozrusznik - ręczny, samoczynnie zwijany, uruchamiany także z miejsca pilota
• przekładnia śmigła - mechaniczna, zębata o przełożeniu 1:2,5, pracująca w kąpieli olejowej
• śmigło - drewniane, stałe dwułopatowe, nie okute

średnica - 160 cm

skok geometryczny - 75 cm

• dolna granica ciągu statycznego przy mocy startowej - 90 kG

OSIĄGI MOTOLOTNI

• prędkość minimalna - 40 km/h
• prędkość przelotowa - 55 km/h
• prędkość maksymalna - 80 km/h
• prędkość dopuszczalna - 90 km/h
• doskonałość obliczeniowa - ok. 9
• maksymalne wznoszenie przy obciążeniu dopuszczalnym - 2,5 m/s
• minimalna prędkość opadania w locie swobodnym - 1,5 m/s
• rozbieg i dobieg na nawierzchni trawiastej - max. 75 m

MASY

• masa własna skrzydła - 35 kg
• masa własna wózka - 75 kg
• masa własna motolotni - 110 kg
• dopuszczalna masa startowa - 233,6 kg

OGRANICZENIA

• maksymalny czas pracy silnika na mocy startowej - 3 min.
• maksymalne obciążenie powierzchni nośnej 16 kg/m2
• dopuszczalne przeciążenia w locie: +3/-1,5
• dopuszczalny zakres temperatury powietrza do eksploatacji motolotni: -10 oC, +30 oC

dopuszczalne prędkości wiatru:

• czołowy - 6 m/s
• boczny - 4 m/s
• tylny - 2 m/s

znaki rejestracyjne: PL - WAB
